KHAN 无热式吸附式干燥机
无热式吸附式干燥机的原理:
吸附式干燥机的除水方式是利用化学吸附剂在不同压力及温度下对水不同的吸附能力的特性,将水分吸附后再利用压力及温度的变化 而在生重复使用,从而设计出吸附式干燥机,一般的吸附剂为矽胶、氧化铝及分子筛。此类吸附剂的特点是随着温度上升而吸附水的功能降低, 随着压力下降吸附水的功能也下降,而吸附式干燥机也因此特性而分为无热式及加热式两大类,无热式干燥机是利用空气压力的变化而使得 吸附剂达到除水及再生的功能,而加热式干燥机是利用空气的温度变化而产生除水及再生的功能。

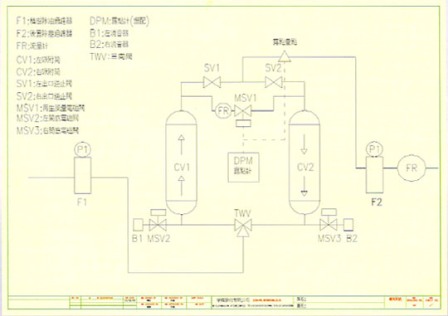

由于吸附剂的特性,因此吸附式干燥机一般设计有两个吸附剂筒,里面充满吸附剂,当左筒在高压吸水时右筒则再做低压再生的动作, 当左筒接近饱和时,右筒底阀关闭,压缩空气在右筒开始增压,当左右两筒压力一致时,此时左筒底阀打开将压力释放出来, 入口空气经由三向阀导向右筒,右筒开始吸附水分而左筒则同时进行再生的动作,如此重复此动作即可循环​​吸附达到干燥的功能。见下图

吸附式干燥机的特性:
1.干燥剂遇潮不裂,吸附能力强,使用时间长。
2.仪表显示,一目了然。
3.不锈钢气缸阀,耐用不易故障。
4.控制系统气源采用以干燥过滤之空气,确保阀门动作灵活,寿命长。
5.再生风量管加装流量计,可直接读取数据,并可配合露点计确保空气品质,并降低再生风量的浪费。
6.具有不锈钢弹簧的非金属锥形或蝶形单向阀,密封性好,气流损失小,能承受运转过程中气量、温度变化时的震动。
7.再生时气体排放噪音低。
8.进气阀后管道采用特制环型夹套连接,装拆方便,密封性好,并能微量补偿管道热胀冷缩。
9.出口端可配置流量计,误差仅±1%,仪表直接可读,使用者可掌握流量,及操作成本,并了解空压机效率。

吸附式干燥机的规格:
规格型号 处理量(NM³min) 进出口口径(inch) 长(L/mm) 宽(W/mm) 高(H/mm)
UPAD-5 0.65 ½” 450 450 930
UPAD-10 1.3 ¾” 500 500 1080
UPAD-15 1.9 ¾” 500 500 1430
UPAD-20 2.6 1” 500 600 1630
UPAD-30 3.9 1¼” 500 600 1930
UPAD-50 6.5 1½” 700 800 1920
UPAD-60 7.7 1½” 700 800 2280
UPAD-75 9.7 1½” 800 1050 1900
UPAD-100 13.0 2” 1000 1050 1900
UPAD-150 19.5 2” 1000 1200 2000
UPAD-200 26.0 2½” 1000 1200 2200
UPAD-300 39.0 3” 1200 1300 2300
UPAD-400 52.0 4” 1200 1400 2500
UPAD-500 65.0 4” 1200 1400 2700
UPAD-600 78.0 5” 1200 1400 3000
UPAD-700 91.0 5” 1300 1500 3100
UPAD-800 104.0 6” 1500 1900 2500
UPAD-1000 130.0 6” 1500 1900 3000

注1:外型尺寸若有变动,以实际尺寸为准
注2:本公司以为客户需求订作,处理风量可达300NM³/min
§操作压力:4~16kg/cm²
§出口空气压力露点:-40°C~-70°C
§空气进口温度°C
§电源:220V 1P 50Hz/60Hz
§平均再生风量:10~20%
§吸附剂:分子筛
§运转方式:定时切换两塔交替吸附、再生


压力修正系数表
Pressure 1 2 3 4 5 6 7 8
Factor 0.25 0.38 0.5 0.65 0.75 0.88 1.0 1.13
9 10 11 12 13 14 15 16
1.25 1.38 1.5 1.63 1.75 1.88 2.0 2.13
